Подключение iptv через wifi. Пошаговая настройка iptv для роутеров. Чтобы разобраться с тем, что такое PIM, обратимся к сети гораздо более сложной

27.06.2023

IPTV – это специальная технология, которая при передачи данных в сетях, использует специальный IP протокол.

Благодаря этому осуществляется телевещание каналов с помощью мультикаста, но для этого необходимо приобрести роутер со специальной поддержкой IPTV, и тогда достаточно всего лишь обновить версию прошивки роутера,и программа автоматически произведёт настройки. Не все подобные аппараты имеют такую функцию, поэтому, ниже приведены настройки этой программы на одних из часто покупаемых роутерах.

Настройка IP-TV на маршрутизаторах

Роутеры модели D-Link

Для часто покупаемой модели роутера марки D-LINK DIR 615 необходимо провести всего лишь 2 действия:

Для реже покупаемых моделей, например, для моделей DIR-320 NRU или DIR-300 NRU, нужно:

Роутеры модели Asus

Роутеры фирмы ASUS примечательны тем, что настройка IPTV может производиться 2-умя способами.

В моделях роутеров ASUS, чаще подключение делают так:

зайти в меню и перейти по вкладке ЛВС -> Маршрут.
откроется окошечко, в котором необходимо отметить пункт включения многоадресной маршрутизации. Не забудьте сохранить настройку, щёлкнув по кнопке «Применить».

Такой способ достаточно лёгкий, ведь отпадает необходимость тратить лишнее время на настройку дополнительных установленных программ, однако, при этом всю работоспособность всей сети берёт на себя роутер. Помимо этого, подключение выполняется только при условии присутствии «Ethernet-кабель», а при пользовании этой программы на других устройствах через локальную сеть скорость интернет соединения заметно снижается и становится меньше.

Роутеры модели Zyxel

Эти устройства должны быть перепрошиты самой последней доступной версией с официального сайта производителя роутера.

Настройка iptv через роутер ZYXEL KEENETIC START делается следующим образом:

зайти в меню WAN и найти поле «Choose Bridge Port(s)»;
в нём указываем тот LAN -порт, к которому будет подключаться TV - приставка.

Для некоторых моделей в конце настройки нужно выбрать опцию «Choose IPTV STB PORT» и установить там количество подключаемых LAN портов.

Роутеры модели TP-Link

Данный модельный ряд также нуждается в прошивке программы до последней доступной версии. Однако, после прошивки, в автоматическом режиме запускается Multicast, и сам настраивает программу. Возможными причинами неполадок может служить старый плейлист, не обновлённый медиа проигрыватель, блокировка со стороны антивируса, и неправильное подключение кабеля. Если ошибка не в этом, а подключение не произведено, то блокировка идёт со стороны интернет провайдера.

Настройка подключения услуги IPTV через роутер

Для оператора Ростелеком

Всемирно-известная компания «Ростелеком» одна из немногих фирм, которая предоставляет возможность просмотра цифрового телевидения в хорошем качестве на компьютере. Качество картинки и звука остаётся на высшем уровне.

Видео: настройка роутера Ростелеком

Настройка IPTVчерез роутер Ростелеком – процесс не сложный и не долгий, достаточно всего лишь:

грамотно написать заявление в сервисном центре компании;
дождаться технических работников компании, которые произведут необходимые настройки на станционном оборудовании;
после этого необходимо скачать на компьютер специальную программу для просмотра телевидения – IPTV Player.
скачать установочный файл самого плеера;
запустить появившийся файл и произвести пошаговую установку программы;
запускаем мастер установки и во всех пустых клетках ставим галочку, после чего нажимаем кнопку «Далее» и в дальнейшем «Установить»;
в конце установки жмём на клавишу «Готово», ожидаем завершение и выключение мастера установки, выбираем регион, где мы в данный момент находимся, и можно щёлкать каналы;
установка успешно завершена.

Для оператора Билайн

Для подключения лучше всего выбрать роутер с последней версией прошивки, чтобы максимально облегчить себе задачу и чтобы по ходу установки не возникало никаких проблем и ошибок. Перед началом установки нужно проверить правильность подключения роутера к сети – он должен быть вставлен в специальный порт, а приставка в любой из свободных портов. Чтобы начать установку для оператора Билайн необходимо зайти в web-интерфейс.

Для этого открываем любой установленный браузер и в адресной строке вводим код: 192.168.0.1. Этот код открывает доступ к окну интерфейса роутера. Появляется окошечко, в котором нужно ввести данные для входа, то есть логин и пароль. Если установка выполняется впервые, то данные для входа вводятся в оба появившихся поля – admin. Так вы попадаете на страницу настроек.

Настройка роутера для оператора Билайн необычна тем, что в обязательном порядке нужно сделать выделение LAN порта для подключения IPTV приставки в специальный «Прозрачный режим». Лучше всего подключать к 4 LAN порту и производить установку, но если невозможно подключить к этому порту, то в ходе установки не забывайте ставить номер того порта, к которому произведено подключение.

Если появляется необходимость объединить порты для IP TV приставки, то делаем следующее:

деинсталлируем соединение WAN;
открываем меню «Сеть», заходим в раздел «Соединения» и выбираем соединение «WAN»;
открывается окно настройки выбранного соединения, в котором в нижней части этого окна необходимо нажать кнопку «Удалить»;
показывается результат, что соединение удалено и его больше нет в списке доступных соединений. Нужно сохранить этот момент;
после этого, производим соединение LAN порта с WAN портом. Для этого нужно выделить свободный LAN порт, зайти в меню «Дополнительно», открыть раздел «VLAN» и выбирать пункт «VLAN LAN»;
производим выбор порта LAN, лучше всего 4-ый порт, но можно и любой другой, и производим деинсталляцию этого порта;
получается, что объявлены только оставшиеся порты под номерами, соответствующими разъёмам на задней панели устройства. Нужно сохранить эти изменения и полностью перезагрузить устройство;
дальше добавляем VLAN WAN наш выделенный порт LAN 4;
нажимаем «сохранить изменения». Сохраняем все необходимые настройки и снова перезагружаем устройство. После этого появляется возможность добавления порта №5;
так как порт 4 и порт 5 принадлежат VLANWAN, то создаём соединение WAN и нажимаем клавишу «Добавить».

Такая установка оборудования возможна только в случае присваивания IP адреса клиенту по DHCPинтернет провайдером. Кабель от интернет провайдера подключается в задней части маршрутизатора. После выполнения таких не хитрых манипуляций порт 4 LAN стал параллельным с WAN портом и полностью доступен для подключения IPTV приставки.

Для оператора Триолан (triolan)

Подключение для оператора Триолан одно из самых доступных и лёгких. Производится всего лишь в несколько этапов.

Чтобы произвести установку нужно:

Отключить программу SPIfirewall.
Создать специальный документ /tmp/igmpproxy.conf, в котором высвечивается данный код:

quickleave phyint vlan1 upstream ratelimit 0 threshold 1 phyint br0 downstream ratelimit 0 threshold 1 phyint eth0 disabled phyint eth1 disabled phyint vlan0 disabled phyint lo disabled В данном случае стоит запомнить, что vlan1 означает WAN, а br0 – это бридж WAN-LAN.

3. запускаем igmpproxy, где видим # killall -9 igmprt # igmprt -c /tmp/igmpproxy.conf

4. в конце остаётся только запустить программу VLC/IP-TV Player, которая самостоятельно выполнит настройки. Подключение выполнено, и можно наслаждаться просмотром телевидения.

Настройки для телевизоров смарт ТВ

Прежде чем приступать к настройке, необходимо выяснить, поддерживает ли роутер данную функцию или нет . Роутер должен поддерживать эту функцию, ведь соединение производится благодаря патчкорду UTP-5e.

Настройка интернета на телевизоре с функцией Смарт ТВ делается так:

Настройка телевидения IPTV на роутера TP-Link, а так же на самом современном семействе маршрутизаторов — TP-Link Archer — достаточно простая процедура. Как правило, она заключается в правильной настройке порта для подключения цифровой STB-приставки. Так обстоят дела у большинства провайдеров в России — Ростелеком, ТТК, Дом.RU, Билайн и пр. Обычно достаточно просто выделить один Ethernet-порт из общей группы портов LAN и объединить его в одну группу с портом WAN в режиме моста Bridge. В то же время, в некоторых случаях, чтобы настроить IPTV, на роутере TP-Link необходимо дополнительно прописать ещё один параметр — VLANID, который является номером используемой виртуальной сети. Рассмотрим оба варианта настройки роутера.

Базовая настройка IPTV на TP-Link

Перед тем, как что-либо делать, мы настоятельно советуем Вам позвонить по номеру технической поддержки своего оператора связи и уточнить все параметры настройки, которые нужно будет прописать в конфигурации устройства. Особенное внимание на необходимость указывать номер VLAN’а. Если это надо делать — узнайте и запишите его.

Вот так выглядит обычная схема подключения ресивера цифрового телевидения к маршрутизатору или модему ТП-Линк или Арчер. Она достаточно проста и никаких сложностей вызвать не должна:

Отдельно хочется отметить следующую особенность — не все роутеры TP-Link умеют работать с IPTV, особенно старые модели. Например, более старые модели вроде tl-wr740n, tl-wr741nd, tl-wr841n, tl-wr940n и им подобные не всегда умеют отделять порт под ТВ-приставку. А если и умеют, то не всегда поддерживают работу с VLAN ID. Иногда решить это можно через обновление прошивки маршрутизатора. В новой версии уже будет необходимая функция.Поэтому, если у Вашего роутера TP-LINK нет настройки IPTV — скачайте с сайта производителя последнюю версию ПО и установите на устройство. И вот если на самой последней версии не появится этот функционал — тогда останется только поменять роутер. К счастью, на современных моделях TP-Link Archer C2, C5, C7, C20, C50 и т.д., этой проблемы нет.

Как настроить порт IPTV ТП-Линк и Арчер

Самый простой способ, который позволит достаточно просто настроить телевидение IPTV на роутере TP-Link, который работает у большинства провайдеров России — Дом.ру, ТТК, Билайн, Ростелеком — следующий: нужно выделить один порт из общей группы LAN, в него будет подключаться ТВ-приставка. Это называется настроить порт в режим прозрачного моста . VLAN ID при этом не указывается.

Процедура настройки следующая:

1. Необходимо зайти в настройки роутера через его IP — или , либо по URL tplinkwifi.net . Логин для доступа — admin , пароль — admin . Если не получается попасть в конфигуратор или не подходит пароль — посмотрите вот .

2. В меню роутера TP-Link зайдите в раздел Сеть >> IPTV.

3. Проверьте включен ли режим «IGMP Proxy». Включен — так и оставляем. Если нет — включаем.

4. В графе «Режим» поставьте значение Мост , В поле «Порт для IPTV» поставьте LAN4 .

5. Сохраните настройку IPTV на роутере TP-Link нажав кнопку «Сохранить».

Настройка порта для ТВ на роутере Archer

Для роутеров TP-Link Archer C2, C5, C7, C20, C50, C1200 с последней версией прошивки настройка IPTV выглядит следующим образом:

Откройте раздел Дополнительные настройки >> Сеть >> IPTV/VLAN :

Поставьте галочку «Включить IPTV».

Режим работы — Мост .

В строчке «LAN4» нужно поставить значение «IPTV».

Подключите ТВ-приставку в четвертый порт роутера и проверьте работу интерактивного телевидения.

Настройка VLAN IPTV на роутере TP-Link

Если у Вашего провайдера для работы IPTV надо на роутере прописывать номер виртуальной сети — VLAN ID, тогда настройка телевидения на ТП-Линке будет выглядеть чуть посложнее. Сначала в строке «Режим» поставьте значение — 802.1Q Tag VLAN :

Для Интернет-трафика обычно указывать VLAN ID не надо, а значит поставьте галку Отключить Vlan TAG для Интернет .

В строке «Приоритет VLAN для услуги IPTV» поставьте цифру 4 .

В строке «Режим работы порта LAN4» поставьте значение IPTV и сохранить настройки.

Замечание:

Если вдруг указанный способ не заработал и роутер требует указать ещё и Multicast VLAN ID, тогда попробуйте поступить вот так:

То есть прописываем VLAN ID от телевидения в поле «Идентификатор VLAN для использования IP-телефона». Ниже указываем приоритет — 4 . В поле «Режим работы порта LAN4» надо поставить значение IP-Телефон . Нажмите на кнопку «Сохранить».

Как настроить VLAN для ТВ на Archer

Настройка телевидения IPTV на роутере TP-Link Archer C2, C5, C7, C20, C50, C1200 с указанием VLAN ID выполняется вот так:

Режим выставьте «Указать вручную».
В поле Идентификатор VLAN для IPTV пропишите номер VLAN для цифрового ТВ.
В поле приоритета поставьте цифру 4.
В строчке LAN4 выберите пункт- IPTV .
Сохраните настройки.
Подключите приставку и проверьте работу цифровой ТВ приставки.

IPTV – это специальная технология, которая при передачи данных в сетях, использует специальный IP протокол.

Настройка IP-TV на маршрутизаторах

Роутеры модели D-Link

Для часто покупаемой модели роутера марки D-LINK DIR 615 необходимо провести всего лишь 2 действия:

Для реже покупаемых моделей, например, для моделей DIR-320 NRU или DIR-300 NRU, нужно:

Роутеры модели Asus

Роутеры фирмы ASUS примечательны тем, что настройка IPTV может производиться 2-умя способами.

В моделях роутеров ASUS, чаще подключение делают так:

зайти в меню и перейти по вкладке ЛВС -> Маршрут.
откроется окошечко, в котором необходимо отметить пункт включения многоадресной маршрутизации. Не забудьте сохранить настройку, щёлкнув по кнопке «Применить».

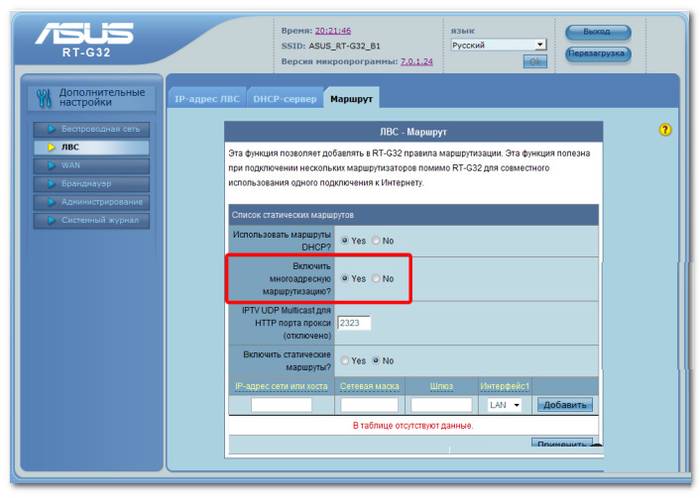

Фото: Открытие меню и переход ЛВС -маршрут

Роутеры модели Zyxel

Эти устройства должны быть перепрошиты самой последней доступной версией с официального сайта производителя роутера.

Настройка iptv через роутер ZYXEL KEENETIC START делается следующим образом:

зайти в меню WAN и найти поле «Choose Bridge Port(s)»;
в нём указываем тот LAN -порт, к которому будет подключаться TV — приставка.

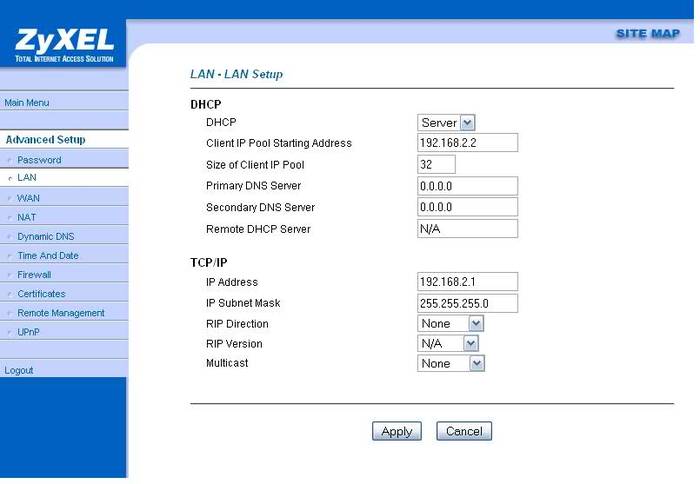

Фото: настройка IPTV на модемах ZyXEL

Роутеры модели TP-Link

Настройка подключения услуги IPTV через роутер

Для оператора Ростелеком

Видео: настройка роутера Ростелеком

Настройка IPTVчерез роутер Ростелеком – процесс не сложный и не долгий, достаточно всего лишь:

грамотно написать заявление в сервисном центре компании;
дождаться технических работников компании, которые произведут необходимые настройки на станционном оборудовании;
после этого необходимо скачать на компьютер специальную программу для просмотра телевидения – IPTV Player.
скачать установочный файл самого плеера;
запустить появившийся файл и произвести пошаговую установку программы;
запускаем мастер установки и во всех пустых клетках ставим галочку, после чего нажимаем кнопку «Далее» и в дальнейшем «Установить»;
в конце установки жмём на клавишу «Готово», ожидаем завершение и выключение мастера установки, выбираем регион, где мы в данный момент находимся, и можно щёлкать каналы;
установка успешно завершена.

Для оператора Билайн

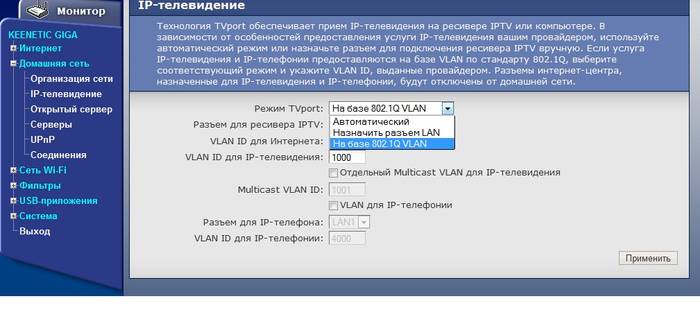

Фото: Настройка IPTV через маршрутизатор

Если появляется необходимость объединить порты для IP TV приставки, то делаем следующее:

деинсталлируем соединение WAN;
открываем меню «Сеть», заходим в раздел «Соединения» и выбираем соединение «WAN»;
открывается окно настройки выбранного соединения, в котором в нижней части этого окна необходимо нажать кнопку «Удалить»;
показывается результат, что соединение удалено и его больше нет в списке доступных соединений. Нужно сохранить этот момент;
после этого, производим соединение LAN порта с WAN портом. Для этого нужно выделить свободный LAN порт, зайти в меню «Дополнительно», открыть раздел «VLAN» и выбирать пункт «VLAN LAN»;
производим выбор порта LAN, лучше всего 4-ый порт, но можно и любой другой, и производим деинсталляцию этого порта;
получается, что объявлены только оставшиеся порты под номерами, соответствующими разъёмам на задней панели устройства. Нужно сохранить эти изменения и полностью перезагрузить устройство;
дальше добавляем VLAN WAN наш выделенный порт LAN 4;
нажимаем «сохранить изменения». Сохраняем все необходимые настройки и снова перезагружаем устройство. После этого появляется возможность добавления порта №5;
так как порт 4 и порт 5 принадлежат VLANWAN, то создаём соединение WAN и нажимаем клавишу «Добавить».

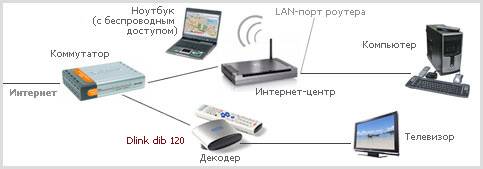

Фото: Схема подключения ТВ-Приставки

Для оператора Триолан (triolan)

Чтобы произвести установку нужно:

Отключить программу SPIfirewall.
Создать специальный документ /tmp/igmpproxy.conf, в котором высвечивается данный код:

3. запускаем igmpproxy, где видим # killall -9 igmprt # igmprt -c /tmp/igmpproxy.conf

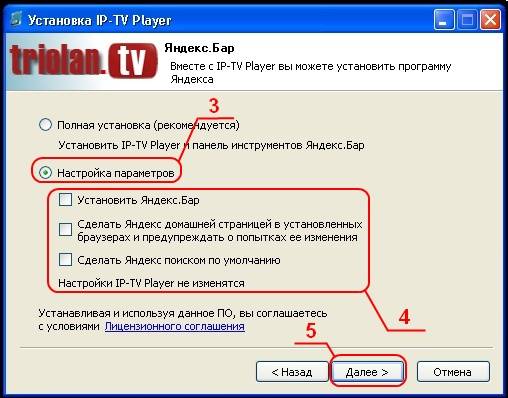

Фото: Настройка компьютера для работы с IPTV

Настройки для телевизоров смарт ТВ

Настройка интернета на телевизоре с функцией Смарт ТВ делается так:

Услуга IPTV от провайдера

Все больше российских провайдеров помимо услуг по предоставлению доступа в Интернет предлагают возможность смотреть телевидение стандарта IPTV . Давайте посмотрим какие плюсы мы получим от использования данного стандарта.

Преимущества IPTV перед обычным эфирным ТВ

Нет необходимости в ТВ-тюнере, установленном на вашем ПК.
Возможность приостановить воспроизведение канала на определенное время.
IPTV может предоставлять дополнительные услуги, такие как «Видео по запросу» (VOD, Video On Demand).

Принимать телевидение в формате IPTV можно двумя способами - через специальную приставку, которую предоставляет провайдер или приобретается отдельно. Также IPTV можно воспроизводить с помощью программного плеера, такого как IP-TV Player . Данное приложение является надстройкой для популярного проигрывателя VLC. Для показа каналов укажите город и провайдера, предоставляющего услугу IPTV. В результате в программу загрузится список каналов, и можно будет смотреть видео.

Программные плееры для воспроизведения IPTV: VLC , IPTV Player, PC Player и т.п.

Самая актуальная проблема для пользователей при настройки IPTV через роутер - это правильно настроить этот стандарт в веб-интерфейсе wi-fi роутера для бесперебойной работы. Далеко не все роутеры подходят для этих целей.

Внимание! Список роутеров с поддержкой IPTV вы можете узнать, позвонив своему провайдеру или посмотрев на официальном сайте. Или воспользоваться .

Роутеры для работы IPTV: 54 Мбит/с беспроводные маршрутизаторы (серия G), 150 Мбит/с беспроводные маршрутизаторы (серия N), 300 Мбит/с беспроводные маршрутизаторы (серия N) и старше.

Для раздачи IPTV по беспроводному соединению без приставки (возможно использование такого соединения лишь тогда, когда сигнал не закодирован) теоретически можно использовать огромное количество роутеров, но на практике бесперебойной работы от роутера удается добиться лишь с альтернативной прошивкой. Netgear WNR 3500L стабильно работает с IPTV c прошивкой от tomato. Asus WL520g c прошивкой от oleg’а. Обращаю ваше внимание, что IPTV по кабелю и по воздуху - это различные методы реализации IPTV в квартире , IPTV по воздуху должен уметь обрабатывать ваш роутер и чтобы добиться работы IPTV, приходиться вмешиваться в прошивку маршрутизатора.

Также не забывайте о покрытии беспроводной сети, кому-то понадобится оптимизировать сеть, а кто-то столкнется с «лагами» и артефактами изображения при удалении клиента (ПК, ноутбука, ТВ) от роутера. В некоторых случаях появляется необходимость в преобразовании UDP-мультикаст потока IPTV в TCP-юникаст. Данная процедура возможна с помощью специальной утилиты UDP to HTTP , которая будет преобразовывать трафик. Данное приложение должно быть активно на ПК, с подключенным IPTV по витой паре, но для этого необходим постоянно активный компьютер (север или клиент сети), либо выбирайте роутер, умеющий выполнять преобразование трафика (с поддержкой udpxy ). В таком случае конверсия потока будет осуществляться силами маршрутизатора.

UDP-to-HTTP Proxy предназначен для преобразования udp-мультикаст трафика IPTV в tcp-юникаст (конкретно http) трафик. Это полезно для комфортного просмотра IPTV через Wi-Fi , NAT, на КПК, бытовых плеерах и игровых консолях.

IPTV через роутер

Зачастую, для работы IPTV на компьютере через wi-fi роутер , на самом устройстве ничего настраивать не нужно. Обновите версию прошивки вашего устройства и впоследствии поддержка IPTV на роутере будет включена автоматически. Вам необходимо лишь выбрать устройство (маршрутизатор) с поддержкой IPTV (IGMP протокол ).

IGMP (Internet Group Management Protocol) - это протокол управления групповой (multicast — мультикаст) передачей данных в сетях, основанных на протоколе IP. Протокол IGMP используется роутерами для организации сетевых устройств в группы. Тот, кто искал информацию по форумам, не раз сталкивался с понятием мультикаст . IGMP используется для поддержки потокового видео, что эффективно сказывается на реализации потока IPTV. Сразу проверьте, не блокирует файрвол, брандмауэр или антивирус этот протокол. Мультикаст , как правило, активируется опцией Enable multicast routing.

Внимание! Активный мультикаст в некоторых моделях роутеров частенько «забивает» локальную сеть, особенно это касается wi-fi.

IPTV через приставку

Для работы IPTV через приставку рекомендуется использовать функцию «Bridge» . Таким образом мы настраиваем LAN порты на режим свитчинга с WAN. Плюс ко всему, мы получаем возможность подключить кабель провайдера не в WAN, а в тот LAN порт, что объединен с WAN’ом. Сразу замечу, данную функцию поддерживают не все роутеры. Например, в роутерах TP-LINK эта функция присутствует в меню Network — Bridge (Сеть — Мост), в Asus она называется Choose WAN Bridge Port и т.п. Для функционирования IPTV необходимо лишь выбрать LAN порт, который мы будем использовать для подключения IPTV приставки .

Для тех кто хочет использовать большее количество приставок, имеется возможность выбрать два порта (Например, LAN3 и LAN4, если у вас две приставки). Если ваша модель wi-fi роутера не имеет поддержку «Bridge» и для вашего провайдера достаточно поддержки мультикаста (протокол IGMP) , вы сможете смотреть IPTV через приставку.

Для того чтобы не искать проблемы передачи своего IP телевидения там, где ее нет, проверьте, работает ли телевидение без роутера. Для этого подключите компьютер к кабелю провайдера напрямую. Если IPTV не подаст жизненных признаков, то скорее всего проблема у вашего провайдера. Обратитесь в техническую поддержку. А в положительном случае прямого подключения, следует выяснить у тех. поддержки, достаточно ли мультикаста для работы IP телевидения.

Пользователям, чьи модели роутеров не поддерживают функции Bridge , но телевидение работает с перебоями («рассыпается» картинка и «заикается» звук) стоит обратить внимание на загруженность их роутеров. Особенно это касается тех, кто обладает большой скоростью скачивания, чрезмерной нагрузкой (большое количество активных торрент-закачек, работают в DC++ и т.п.). Решить эти проблемы можно ограничением скорости скачивания, лимитировать количество одновременных соединений до 50. Для тех, кто использует модели без поддержки Bridge рекомендуется подключать не более одной приставки IPTV . Если вы используете две (или более приставки), а роутер не поддерживает функции Bridge, то вы можете использовать обычный свитч. Свитч необходимо установить перед роутером. К свитчу будут подключены две приставки IPTV, кабель вашего провайдера, а кабель от роутера в порт WAN.

Как настроить IPTV

Например, настройка IPTV на роутере D-Link DIR-300 и подобных моделей сводится к установке одной лишь галочки в пункте «Enable multicast streams»:

Лично для меня, настройка IP телевидения по проводному соединению сводилась к нескольким шагам (на примере роутера Asus 520GU):

Необходимо зайти в раздел WAN, предварительно активировав DHCP
перейти во вкладку Общее
найти пункт Выбор порта IPTV STB — выбираем из списка тот порт, к которому будет подключена IPTV-приставка .
Нажимаем Применить и все.

Настройка IPTV на роутере ASUS

Теперь я опишу 2 способа настройки IPTV через роутер RT-G32 B

Внимание! Описанную инструкцию по настройке IPTV можно использовать и на других моделях роутеров Asus для наглядности, и не только Asus в практическом и теоретическом применении.

1 способ . Перейдите в раздел ЛВС —> Маршрут и поставьте галочку “Включить многоадресную маршрутизацию” – “Yes”. Сохраняем – “Применить”.

В данном случае в локальную сеть будет транслироваться multicast поток для VLC плеера без изменений.

Преимущества данного способа:
1. Никаких дополнительных настроек VLC плеера производить не надо.

Недостатки:
1. Возможность подключения компьютера для просмотра IPTV только через витую пару (Ethernet-кабель).
2. Падение скорости интернет соединения на других компьютерах в локальной сети, в момент воспроизведения IPTV.
3. Сильная нагрузка на маршрутизатор.
4. Излишний multicast трафик внутри сети.

2 способ . Необходимо настроить функцию ”IPTV UDP Multicast to HTTP Proxy”. Перейдите в раздел ЛВС —> Маршруты и поставьте галочку “Включить многоадресную маршрутизацию” – “Yes”, и в поле ”IPTV UDP
Multicast to HTTP Proxy” выберите произвольный порт. Например, 2323. Сохраните изменения – “Применить”.

Преимущества данного способа:

Возможность смотреть IPTV на компьютере по WiFi соединению.
Остальные компьютеры в локальной сети не испытывают падения скорости при интернет-соединения.
Роутер не перегружается.
Multicast трафик во внутреннюю сеть не транслируется, а VLC плеер захватывает поток видео с wifi роутера.

Недостатки:

Необходимо изменить плейлист для используемого мультимедиа плеера.

Правки, которые необходимо внести в VLC плей-листом при использовании функции «IPTV UDP Multicast to HTTP Proxy»:

Откройте плей-лист в текстовом редакторе.
Найдите строки вида — udp://@ 239.23.0.200:1234/ и удалите часть, которую я выделил жирным. Изменять необходимо все.
На место удаленной части udp://@ вставьте — http://192.168.1.1:2323/udp/ , где 192.168.1.1 — IP адрес вашего wi-fi роутера, а 2323 – прокси порт, который вы выбрали.
Результатом будет строка — http://192.168.1.1:2323/udp/239.23.0.200:1234/

На что стоит обратить внимание при подключении IPTV:

Использование IPTV приставки:

Активация опции Choose WAN Bridge Port и выбор одного или нескольких LAN портов роутера для подключения IPTV приставки.

Использование для просмотра IPTV ПК (проводное и беспроводное подключение)

Активация опции « Enable multicast routing», которая отключит фильтрацию multicast трафика и станет активным перенаправление его во внутреннюю подсеть на LAN интерфейсы в случае необходимости. Не забывайте разрешить активность программы для просмотра IPTV в файрволе.

Для пользователей IPTV, использующих беспроводной вариант подключения, чтобы избежать «лагов» и «артефактов» понадобится опция Multicast Rate (Mbps), с помощью которой вы можете ограничить ширину полосы multicast трафика , передаваемого на беспроводной интерфейс. Рекомендуется устанавливать максимальное значение, во избежание разрывов Wi-Fi соединения на остальных беспроводных клиентах при просмотре.

Для просмотра IP-TV на Вашем компьютере, требуется настроить для этого Ваш wi-fi роутер. Рассмотрим настройки различных моделей беспроводных роутеров на примерах распространенных моделей.

Настройка IP-TV для роутеров Asus

Настройка IP-TV для Asus Ver. 1.0.x (на примере Asus RT-G32)

Есть два варианта настройки.

Вариант 1.

Заходим в ЛВС , выбираем вкладку Маршрут Да (Yes). Сохраняем - “Применить ”.

Теперь необходимо выбрать порт маршрутизатора через который будем смотреть IP-TV. Переходим в раздел WAN-> Интернет соединение (Internet Connection) и указываем номер порта.

Преимущества:

Никаких дополнительных настроек VLC плеера производить не надо.

Недостатки:

Возможность подключения компьютера для просмотра IPTV только через Ethernet-кабель.
Медленная работа с интернет на других компьютерах локальной сети, когда на одном смотрят IPTV.
Ненужный multicast трафик внутри сети.

Вариант 2.

Настроить функцию ”IPTV UDP Multicast to HTTP Proxy”. Заходим в ЛВС , выбираем вкладку Маршрут . В открывшемся окне ставим галочку “Включить многоадресную маршрутизацию ” (Enable multicast routing) - Да (Yes). В поле ”IPTV UDP Multicast to HTTP Proxy ” выбираем произвольный порт. В примере - 2323 . Сохраняем - “Применить ”.

Преимущества:

Возможность смотреть IPTV на компьютере, даже если он подключен по WiFi.
Другие компьютеры локальной сети не испытывают трудностей при работе с интернет.
Маршрутизатор не загружен.
Multicast поток во внутреннюю сеть не транслируется, а LVC плеер берет видео-поток с RT-G32.

Недостатки:

Необходимо изменение плейлиста для мультимедиа плеера. Изменения, которые необходимо провести c VLC плей-листом при использовании функции IPTV UDP Multicast to HTTP Proxy:

Открываем плей-лист в текстовом редакторе.
Видим строки вида - udp://@239.23.0.200:1234/ и удаляем выделенную часть.
Вместо удаленной части udp://@ вставляем - http://192.168.1.1:2323/udp/ , где 192.168.1.1 - локальный адрес вашего RT-G32, 2323 - прокси порт который вы выбрали.
Получится следующая строка - http://192.168.1.1:2323/udp/239.23.0.200:1234/
Одним махом сделать такую замену во всех строках плей-листа можно используя Microsoft Word. Нажать “Ctrl + F” --> Закладка “Заменить“.

Инструкция на настройке IP-TV для Asus ver. 3.0.0.x (на примере Asus RT-N66U)

Для настройки IPTV, выберите меню Локальная сеть и вкладку IPTV

Включить многоадресную маршрутизацию : Включить
Enable efficient multicast forwarding : Включить
Нажмите Применить

Для просмотра IPTV через wi-fi, перейдите в меню Беспроводная сеть , вкладка Профессионально

Частотный диапазон : выберите нужный 2,4/5
Enable Wireless Multicast Forwarding : Включить
Нажмите Применить

Настройка IP-TV для Asus - на примере Asus DSL N12 (для xDSL)

Создайте подключение для IPTV на модеме: подключение в режиме bridge со значениями VPI и VCI для ip-tv (узнаете у своего провайдера).
Заходите в WAN -> IPTV . В поле Выбор порта IPTV STB укажите LAN порт к которому будет подключена IPTV приставка. Поставьте точку на IPTV RTSP Passthrough .

Настройка IP-TV для D-Link

Настройка IP-TV на D-Link DIR-615 ver. E

Заходим в Advanced -> Advanced Network . Ставим галочки на Enable UPnP и Enable Multicast Streams . Сохраняем настройки. Теперь можете подключать stb или смотреть ip-tv на компьютере с любого порта.

Настройка IP-TV на D-Link DIR-615 ver. 1.3.x

Вариант 1.

LAN-портов и объединению его с WAN-портом роутер

Заходим в Настройка IP-TV.

Далее выбираем порт или несколько портов под IPTV, нажимаем на него, при этом цвет порта должен поменяться на зелёный. После того, как выбран порт - нажимаем изменить; . Далее нажимаем Сохранить .

Вариант 2.

Имя Vlan пусть будет IPTV Тип - Прозрачный , VlanID ставим тот что используется на Вашем домовом коммутаторе (узнать его надо в технической поддержке провайдера). В нашем примере это 16. Затем выбираем тот порт, на котором будем смотреть IP-TV и ставим ему тип Untagged . Нажимаем кнопку Сохранить изменения.

Теперь добавляем Port 5, но уже выбираем ему тип Tagget. Фактически мы объединяем порт 5 (Wan-порт) и порт 1 (с которого будем смотреть IP-TV).

Если Вы все правильно сделали, должно получиться как на картинке ниже (смотрим строчку IP-TV)

Настройка IP-TV на D-Link DIR-615 ver. 1.4.x

Вариант 1. Настройка без тегирования траффика

В данном случае смысл настройки сводится к отделению одного из четырех LAN-портов и объединению его с WAN-портом . С помощью такой настройки приставка смотрит напрямую в сеть провайдера, как бы сквозь роутер , т.е. так, как будто кабель провайдера включили напрямую в приставку.

Нажимаем вкладку IP телевидение .

Далее выбираем порт или несколько портов под IPTV, нажимаем на него, при этом цвет порта должен поменяться на зелёный (в нашем примере это Lan 4). После того, как выбран порт - нажимаем Изменить . Далее нажимаем Сохранить .

В данном случае подключаем stb или смотрим IP-TV на компьютере с 4-го порта вашего wi-fi роутера.

Вариант 2. Настройка с тегированием траффика.

Здесь видим что порты настроены по умолчанию - все в одной группе и смотрят в интернет. Нам надо один из них отделить. Кликаем мышкой на группу Lan - откроется меню настроек группы:

Здесь выбираем любой LAN-порт , например порт 4, кликаем на нем мышью и нажимаем кнопку Удалить порт а затем Сохранить изменения . Должно получится вот так:

Имя Vlan пусть будет IPTV - оно локально и нужно лишь для удобства. Тип - Прозрачный , VlanID ставим тот что используется на Вашем домовом коммутаторе (узнать его надо в технической поддержке провайдера). В нашем варианте VlanID - 1601. Затем выбираем тот порт что освободили из группы Lan и ставим ему тип Untagged . Нажимаем кнопку Сохранить изменения. В результате, если Вы всё правильно сделали, должно получиться так:

Все, настройка IPTV на DIR-615 K1(DIR-300 NRU B5) завершена. Не забудьте сохранить настройки роутера.

Обязательно при создании подключения к инернету в разделе Разное проставьте галочки на пунктах Включить IGMP и NAT .

1. Удалить соединение WAN Заходим меню Сеть; - подменю Соединения;. Выбираем Соединение WAN;

Попадаем в окошко настройки WAN , в самом низу есть 2 кнопки (Сохранить, Удалить). Нажимаем кнопку Удалить;

В результате получим, что в списке соединений нет WAN;

Сохраняем изменения (кнопка в правом верхнем углу) - Сохранить.

2. Выделить один из физических портов LAN , для объединения его с WAN Переходим меню Дополнительно; - подменю VLAN; . Выбираем VLAN lan

Выбираем один из портов lan, в нашем случае port 4 и жмем Удалить порт;

В результате получаем следующее (в VLAN объявлены только port 1, 2 и 3 соответствующие разъемам LAN на задней панели устройства):

3. Добавить к VLAN wan , выделенный порт LAN - port 4 Переходим меню Дополнительно; - подменю VLAN; . Выбираем VLAN wan

В появившемся окошке в разделе Порты; , в выпадающем списке выбираем port4 , добавив его к VLAN wan :

Внимание: Можно снова добавить port 5 Сохраняем настройки устройства с перезагрузкой устройства. Ниже видно, что port4 и port5 принадлежат VLAN wan

4. Создать соединение WAN; Далее идем в меню Сеть; подменю Соединения; , для создания соединение WAN жмем Добавить;

Настройка IP-TV на роутерах NetGear

Настройка IP-TV для Netgear WNR2200

Дополнительно -> Параметры Интернет порта и в пункте " LAN-4 - т.е. ТВ будем смотреть с четвертого порта wi-fi роутера.

Настройка IP-TV для Netgear WNDR4300

Для настройки ip-tv на данном роутере, требуется просто указать в настройках на какой порт ТВ будет подаваться. Для этого требуется зайти в Настройка -> Параметры Интернет порта и в пункте "Перенаправить IPTV поток для приставки на " поставить галочку на номер того порта, с которого хотите смотреть ip-tv. В примере - выбран LAN-4 - т.е. ТВ будем смотреть с четвертого порта wi-fi роутера. Если поставить галочку на пункт Wi-Fi сеть (2.4GHz b/g/n) NETGEAR74 или (5GHz a/n) NETGEAR74-5G, то IP-TV будет передаваться по Wi-Fi сети (которую выберем).

Настройка IP-TV на роутерах TP-Link

Настройка IP-TV для TP-Link TP-Link TL-WR741ND и TL-WR841ND

Роутеры TP-Link TL-WR741ND и TL-WR841ND с последними версиями прошивок поддерживают трансляцию мультикаст-трафика, т.е. пропускают через себя IGMP и позволяют смотреть IPTV . К сожалению на текущий момент эти роутеры не умеют тегировать трафик , а значит подойдут не для всех операторов Интерактивного цифрового телевидения . Например, обе модели будут прекрасно работать на Билайн и ТТК , а вот с Ростелеком сложнее - TL-WR741ND и TL-WR841ND подойдут только в тех филиалах, где ТВ-трафик к абоненту идет в нетегированном виде . Чтобы настроить порт под STB-приставку надо сделать следующее.Включаем приставку в 4-й порт роутера . Затем идем в веб-интерфейс роутера (http://192.168.1.1 ), выбираем раздел Network ⇒ Bridge (Сеть ⇒ Мост) :

Здесь выбираем port 4 и нажимаем кнопку Save . Таким образом Вы отделяете 4-й LAN-порт от других и фактически паралелите его с WAN-портом . Т.е. приставка смотрит в сторону провайдера так, как будто кабель, входящий в квартиру включен в нее, а не в роутер . Если Вам необходимо выделить 2 порта - выбирайте значение Port 3&4 . Соответственно будут отделены порты 3 и 4.

Примечания:

Инструкция так же подходит для роутеров TP-Link TL-WR1043ND и TL-WR340GD
TP-Link обещает сделать поддержку Vlan (802.1q ) в самое ближайшее время.

Настройка IP-TV для TrendNet

Для Wi-Fi роутеров TrendNet на стандартных прошивках дополнительно настраивать ничего не надо. Опция Multicast Routing; по умолчанию включена, выключить ее нельзя. Если у Вас все же не работаем IPTV, проверьте настройки файервола и брэндмауэра и обращайтесь к поставщику услуг.

Настройка IP-TV для Upvel

Настройки IP-TV для данного роутера делаются при создании подключения к Интернету и одинаковы для всех типов подключения. Требуется проставить галочки как на картинке:

Для подключения IPTV-ресивера: Перейдите в меню Администрирование - Сводная информация . Установите флажок в поле TV/STB . Убедитесь, что порт LAN4 на схеме выше помечен как "TV ". Для сохранения настроек нажмите кнопку "Применить ".

Настройка IP-TV для роутеров ZyXEL

Для того, чтобы включить IPTV и смотреть его на компьютере выбираемАвтоматический режим для TVport в раздел Домашняя сеть подраздел IP-телевидение .

Для просмотра на телевизоре через IPTV-ресивер (STB приставка) Режим TVport. Выбираем Назначить разъем LAN . Указываем порт, через который подключен ресивер (stb приставка).

Настройка с тегированием траффика.

Заходим в Домашняя сеть -> IP-Телевидение :

Для настройки требуется узнать Vlan-ы для IP-TV и Интернета у Вашего провайдера. Это связано с тем, что Zyxel Keenetic V1 при настройках IP-TV требует тегирование и Vlan для Интернета.

Р ежим TVport выбираем На базе 802.1Q VLAN , разъём для ресивера IPTV ставим тот портпорты, с которого будем смотреть ip-tv (в нашем примере это 3 и 4 порты). Прописываем Vlan для Интернета и для IP-Телевидения (у нас это 1225 и 1000) . Нажимаем Применить .

Настройка IP-TV на ZyXEL Keenetic V2 (На примере ZyXEL Keenetic Giga)

1. Включите в интернет-центре функцию IGMP Proxy . Для этого в веб-конфигураторе устройства надо перейти на закладку Домашняя сеть > IGMP Proxy и установить галочку в поле Включить функцию IGMP proxy . Примечание . Если в веб-интерфейсе отсутствует закладка IGMP Proxy , то это означает, что в микропрограмме не установлен компонент IGMP proxy. Для его включения зайдите в меню Система > Компоненты , поставьте галочку в поле IGMP proxy и нажмите Применить . Дождитесь обновления компонентов и затем приступайте к настройке.

2. Укажите роль Upstream интерфейсу, который смотрит в сеть к провайдеру (в нашем примере это WAN-интерфейс ISP) и откуда будет приходить трафик цифрового телевидения (multicast-трафик), а локальному интерфейсу (в нашем примере это LAN/WLAN-интерфейс Home), в котором находятся домашние компьютеры и приставка IPTV, указать роль Downstream .

3. Если вы планируете просмотр IPTV через приставку, определите специальный ТВ-порт, к которому она будет подключена и на который будет приходить цифровое телевидение. Зайдите в меню Интернет и щелкните по строке сетевого интерфейса ISP (базовый WAN-интерфейс) для дополнительной настройки этого интерфейса.

В списке портов/разъемов установите в поле Использовать разъем только галочку на порту, к которому будет подключена приставка IPTV (в нашем примере указан порт 4). Нажмите кнопку Применить для сохранения настроек.

Когда вы выполните указанные настройки, приставка будет подключена напрямую к сети провайдера через интернет-центр. Подключите приставку IPTV к порту 4 и перезагрузите ее. Приставка должна получить IP-адреса из сети провайдера, и затем вы сможете принимать цифровое телевидение. Если Ваш провайдер ТВ-трафик доставляется тегированным - требуется узнать Vlan для ТВ и ввести его в графу Идентификатор сети VlanID . Так же потребуется поставить дополнительно галочку на WAN-порту (фиолетовый) напротив Передавать теги Vlan ID .

На порт STB-приставки такую галочку ставить не надо, т.к. роутер должен тег снимать и дальше трафик отправлять нетегированным - приставка снимать теги не умеет. Нажимаем кнопку Применить. Настройка IPTV на Zyxel Keenetic NDMS 2.00 закончена - можно подключать ТВ-приставку в 4-й порт.

Материалы по теме:

Карта сайта
